verlog简单CPU设计

2022-12-13

简单处理器设计

处理器的指令集

数据计算操作指令

指令	操作数1	操作数2	操作数3	操作
NOP				等待
HALT				停机
LOAD	r1	r2	val3	gr[r1] <-m[r2+val3]
STORE	r1	r2	val3	m[r2+val3] <-r1
MUL	r1	r2	r3	r1 <-r2 * r3
ADD	r1	r2	r3	r1 <-r2+r3
ADDI	r1	val2	val3	r1 <-r1+{val2,val3}
ADDC	r1	r2	r3	r1 <-r2+r3+CF
SUB
SUBI
SUBC
CMP		r2	r3	r2-r3 : set CF,ZF,NF

逻辑运算

指令	操作数1	操作数2	操作数3	操作
AND	r1	r2	r3	r1 <- r2 & r3
OR
XOR
SLL	r1	r2	val3	逻辑左移r1 <- r2 <<val3
SRL	r1	r2	val3
SLA	r1	r2	val3	算数左移r1 <- r2 <<val3
SRA	r1	r2	val3

跳转指令

指令	操作数1	操作数2	操作数3	操作
JUMP		val2	val3	跳转到{val2,val3}
JMPR	r1	val2	val3	跳转到r1+{val2,val3}
BZ	r1	val2	val3	ZF=1 跳转 r1+{val2+val3}
BNZ	r1	val2	val3	ZF=0…
BN				NF=1
BNN
BC				CF=1
BNC

注：BZ(branch zf)当zf为真则跳过，其余BN，BC同理

顶层设计模块

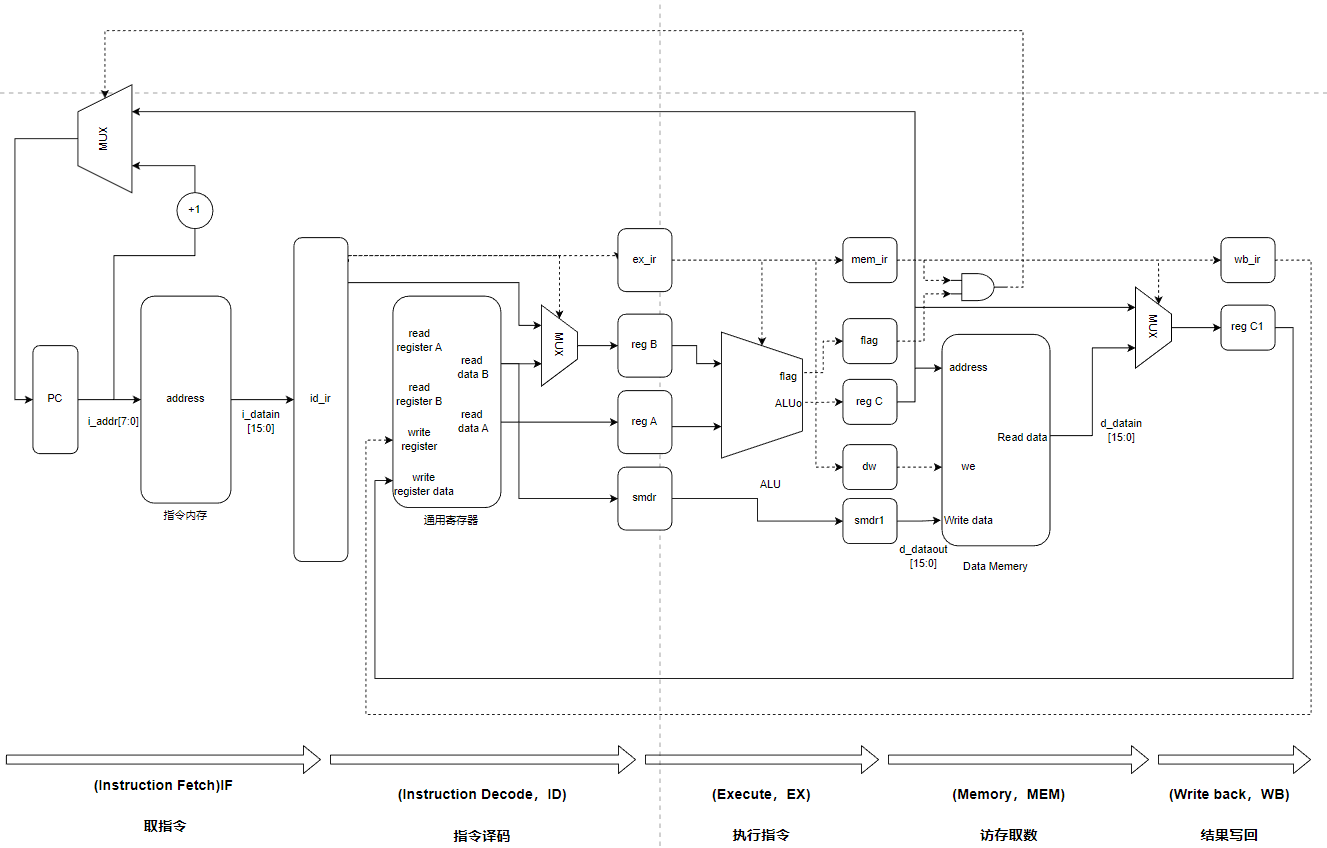

总设计框架如上，由五层流水级构成，分别是IF(取指令阶段)，ID(指令译码阶段)，EX(执行指令阶段)，MEM(访存取数)，WB(结果写回)，实现表示数据流向，虚线表示控制指令如何控制处理器运行。主体部分分别是，指令内存模块，通用寄存器，以及数据内存模块。

冒险现象

指令只有在执行到EX阶段才会得出结果，结果到了MEM阶段才会写回寄存器，到了WB阶段才会写回内存，在流水线CPU中，往往会出现前面的指令还未执行完成将结果写回寄存器，后面的指令就需要读取该寄存器的值来进行执行，那就出现了相关现象。在处理器工作过程中也需要注意该现象发发生。

处理器的工作状态

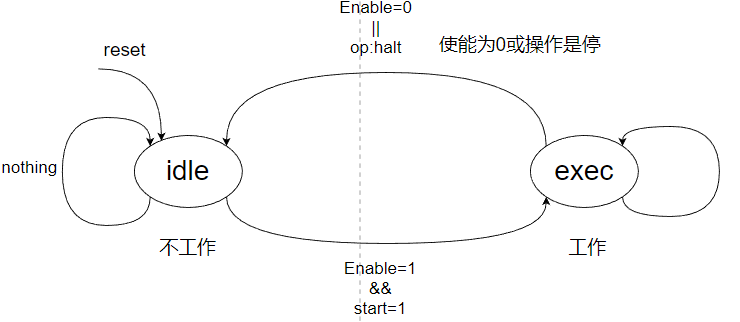

处理器一共有两个工作状态分别为：idle(闲置状态)、exec(工作状态)。

处理器在这两个状态之间切换。

代码部分

top顶层模块设计

主要是模块拼接在一起，在此不过多赘述。


xxxxxxxxxx
module CPU(
    input clk,
    input enable,            //使能
    input reset,
    input start,
    input button,
    output [15:0] light,
    output [7:0] en
    );


    wire PCPU_clk;
    wire MEM_clk;
    wire LIGHT_clk;

    wire [15:0] d_datain;
    wire [15:0] i_datain;
    wire [3:0] select_y;
    wire [7:0] d_addr;
    wire [15:0] d_dataout;
    wire d_we;
    wire [7:0] i_addr;
    wire [31:0] y;

    //分频得到内存模块clk
    clk_div getMEMclk(
        .orgin_clk(clk),
        .reset(reset),
        .div(16'b0100_0000_0000_0000),
        .div_clk(MEM_clk)
    );
    //分频得到显示模块clk
    clk_div getLIGHTclk(
        .orgin_clk(clk),
        .reset(reset),
        .div(16'b0010_0000_0000_0000),
        .div_clk(LIGHT_clk)
    );

    PCPUcontroller PCPUctrl(
        .myclk(clk),
        .button(button),
        .reset(reset),
        .sense(PCPU_clk)      //输出PCPU的工作clk
    );

    PCPU pcpu(
        .clock(PCPU_clk),
        .enable(enable),
        .reset(reset),
        .start(start),
        .d_datain(d_datain),
        .i_datain(i_datain),     //输入操作指令
        .d_addr(d_addr),
        .d_dataout(d_dataout),
        .d_we(d_we),
        .i_addr(i_addr),
        .y(y)
    );

    I_mem i_mem(
        .mem_clk(MEM_clk),
        .addr(i_addr),
        .rdata(i_datain)
    );

    D_mem d_mem(
        .mem_clk(MEM_clk),
        .dwe(d_we),
        .addr(d_addr),
        .wdata(d_dataout),
        .rdata(d_datain)
    );

    light_show show_light_1(
        .light_clk(LIGHT_clk),
        .reset(reset),
        .y(y[31:16]),
        .light(light[15:8]),
        .en(en[7:4])
    );


    light_show show_light_2(
        .light_clk(LIGHT_clk),
        .reset(reset),
        .y(y[15:0]),
        .light(light[7:0]),
        .en(en[3:0])
    );
endmodule

分频模块

将系统时钟分频得到整体系统不同部分的控制时钟，主要有三个时钟，显示模块时钟，输入模块时钟，以及工作时钟，此处分频只针对上述前两种时钟。


module clk_div(
    input orgin_clk,
    input reset,
    input [15:0] div,
    output reg div_clk
    );

    reg [15:0] count;

    always@(posedge orgin_clk or posedge reset)
    begin
        if(reset)
        begin
            div_clk <= 0;
            count <= 0;
        end
        else
        begin
            if(count == div)
            begin
                div_clk <= ~div_clk;
                count <= 0;
            end
            else
                count <= count + 1'b1;
        end
    end


endmodule

处理器工作频率

这里实现该图中的状态机。

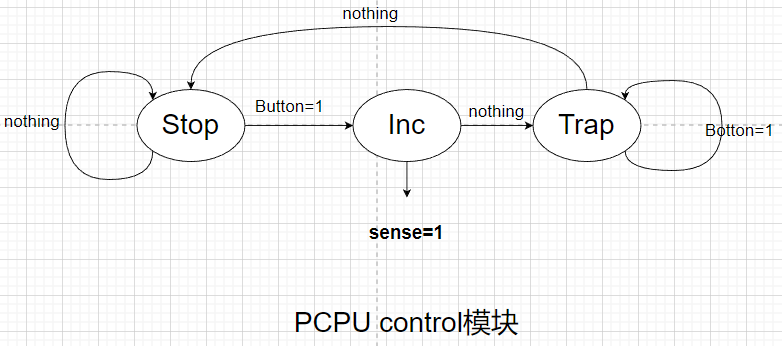

Stop状态和Inc指令运行状态，当按下Botton时则输出信号，此处Trap为防抖装置，当安置时间过长时也不会多次触发，而是进入循环状态。


xxxxxxxxxx
module PCPUcontroller(
    input myclk,
    input button,
    input reset,
    output reg sense
    );


    parameter STOP = 2'b00, INC = 2'b01, TRAP = 2'b10;   //读取指令状态，

    reg [1:0] state, nextstate;

    always@(posedge myclk or posedge reset)
    begin
        if(reset)
            state <= STOP;
        else
            state <= nextstate;
    end

    always@(*)
    begin
        case(state)
            STOP:
                if(button)  nextstate <= INC;
                else            nextstate <= STOP;
            INC:                nextstate <= TRAP;
            TRAP:
                if(button)  nextstate <= TRAP;
                else            nextstate <= STOP;
            default:            nextstate <= STOP;    //按下一次按钮无论多久只会输出一次sense，trap状态实现消抖
        endcase
    end

    always@(*)
    begin
        if(reset)
            sense <= 0;
        else
            case(state)
                INC:        sense <= 1'b1;
                default:    sense <= 1'b0;
            endcase
    end


endmodule

显示模块

这里用于七段数码管显示


xxxxxxxxxx
module light_show(
    input light_clk,
    input reset,
    input [15:0] y,
    output reg [7:0] light,
    output reg [3:0] en
    );


    reg [1:0] dp;
    reg [3:0] four;


    always@(posedge light_clk or posedge reset)
    begin
        if(reset)
            dp <= 0;
        else
        begin
            dp <= dp + 1'b1;
        end
    end

    always@(*)
    begin
        if(reset)
        begin
            four <= 0;
            en <= 0;
        end
        else
        begin
            case(dp)
                0:          begin four <= y[3:0]; en <= 4'b0001; end
                1:          begin four <= y[7:4]; en <= 4'b0010; end
                2:          begin four <= y[11:8]; en <= 4'b0100; end
                3:          begin four <= y[15:12]; en <= 4'b1000; end
                default:    begin four <= 0; en <= 0; end
            endcase
        end
    end

    always@(*)
    begin
        if(reset)
        begin
            light <= 8'b00000000;
        end
        else
        begin
            case(four)
                0:              light <= 8'b11111100;
                1:              light <= 8'b01100000;
                2:              light <= 8'b11011010;
                3:              light <= 8'b11110010;
                4:              light <= 8'b01100110;
                5:              light <= 8'b10110110;
                6:              light <= 8'b10111110;
                7:              light <= 8'b11100000;
                8:              light <= 8'b11111110;
                9:              light <= 8'b11110110;
                4'b1010:        light <= 8'b11101110;    //A
                4'b1011:        light <= 8'b00111110;    //b
                4'b1100:        light <= 8'b10011100;    //C
                4'b1101:        light <= 8'b01111010;    //d
                4'b1110:        light <= 8'b10011110;    //E
                4'b1111:        light <= 8'b11001110;    //P
                default:        light <= 8'b11111100;
            endcase
        end
    end


endmodule

数据存储

该部分主要由256个8位宽寄存器组成，用于存储数据，其中dwe是使能端，当使能端为1才能存取数。


module D_mem(
    input mem_clk,
    input dwe,
    input [7:0] addr,
    input [15:0] wdata,
    output wire [15:0] rdata
    );

    reg [15:0] d_mem [255:0];   //内存宽度16位，深度256 ---2^8
    assign rdata = d_mem[addr];

    always@(posedge mem_clk)
    begin
            if(dwe)   //使能
                d_mem[addr] <= wdata;
    end




endmodule

指令内存

在该模块存放预设的指令，之后运行将按照该指令顺序运行


x
module I_mem(
    input mem_clk,
    input [7:0] addr,
    output wire [15:0] rdata
    );


parameter idle=1'b0;
parameter exec=1'b1;
parameter NOP=5'b00000;
parameter HALT=5'b00001;
parameter LOAD=5'b00010;
parameter STORE=5'b00011;
parameter MUL=5'b10000;
parameter ADD=5'b01000;
parameter ADDI=5'b01001;
parameter ADDC=5'b10001;
parameter CMP=5'b01100;


parameter AND=5'b01101;
parameter   SLL=5'b00100;
parameter SLA=5'b00101;


parameter JUMP=5'b11000;
parameter JMPR=5'b11001;
parameter BZ=5'b11010;
parameter BNZ=5'b11011;
parameter BN=5'b11100;
parameter BC=5'b11110;


parameter SUB=5'b01010;
parameter SUBI=5'b01011;
parameter SUBC=5'b10010;
parameter OR=5'b01110;
parameter XOR=5'b01111;
parameter SRL=5'b00110;
parameter SRA=5'b00111;
parameter BNN=5'b11101;
parameter BNC=5'b11111;


parameter gr0=3'b000;
parameter gr1=3'b001;
parameter gr2=3'b010;
parameter gr3=3'b011;


    reg [15:0] i_mem [255:0];
    assign rdata = i_mem[addr];

    always@(posedge mem_clk)
    begin
        case(addr)
            0:      i_mem[addr] <= {ADDI, gr1, 4'b1010, 4'b1011};   //gr1=00AB
            1:      i_mem[addr] <= {ADDI, gr2, 4'b0011, 4'b1100};   //gr2=003C
            2:      i_mem[addr] <= {ADD, gr3, 1'b0, gr1, 1'b0, gr2};//gr3=3CAB
            3:      i_mem[addr] <= {STORE, gr3, 1'b0, gr0, 4'b0000};//
            4:      i_mem[addr] <= {ADDI, gr1, 4'b0000, 4'b0011};  //gr1=0003
            5:      i_mem[addr] <= {ADDI, gr2, 4'b0000, 4'b0010};  //gr2=0002
            6:      i_mem[addr] <= {MUL, gr3,1'b0, gr1, 1'b0, gr2};//gr3=0006
            7:      i_mem[addr] <= {STORE, gr3, 1'b0, gr0, 4'b0001};
            8:      i_mem[addr] <= {LOAD, gr1, 1'b0, gr0, 4'b0000};
            9:      i_mem[addr] <= {LOAD, gr2, 1'b0, gr0, 4'b0001};
            10:     i_mem[addr] <= {ADD, gr3, 1'b0, gr1, 1'b0, gr2};
            11:     i_mem[addr] <= {STORE, gr3, 1'b0, gr0, 4'b0001};
            12:     i_mem[addr] <= {JUMP, 4'b0000, 4'b0010, 4'b1000};
            13:     i_mem[addr] <= {ADDI, gr1, 4'b1010, 4'b1011};
            40:     i_mem[addr] <= {HALT, 11'b000_0000_0000};
            default:        i_mem[addr] <= {NOP, 11'b000_0000_0000};
        endcase
    end


endmodule

核心部件

在该部分中主要完成各部分的连接以及功能阐述。

首先实现工作与闲置状态转换

IF阶段

这里出现冒险现象的第一种情况，当前周期无法获取寄存器的值，读取的时候还在计算，读取数还在计算，没进行到WB写回阶段

接着是跳转指令因为影响PC计数，所以单列

ID阶段

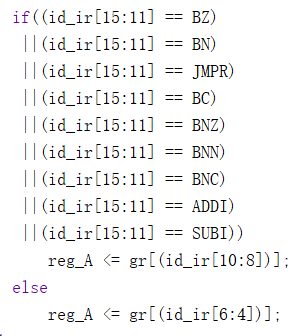

根据不同的指令，从通用寄存器中取出相应的值出来作运算或者存储到Data Memory中，如果为Branch指令且标志位为true则需要Flush掉当前内容；否则如果冲突出现，则需要根据不同的运算指令从不同的地方取出内容。

冒险现象

读写竞争冒险，同时设计对于内存的修改，一方面数据安全问题，另一方面BUS同时间只能服务于一组数据

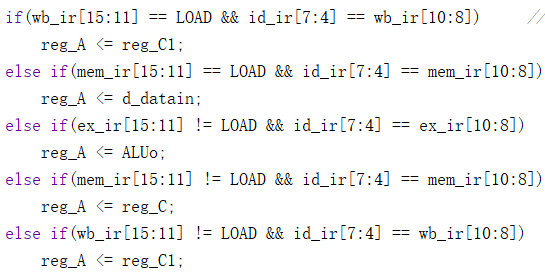

对于跳转或者操作数有非地址的A寄存器情况

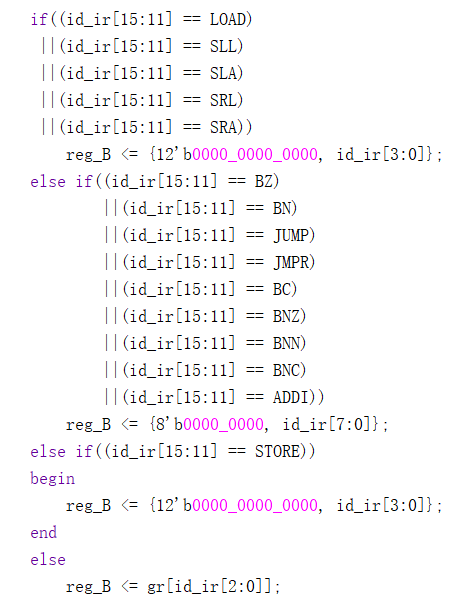

对于B寄存器

EX阶段

对于有运算标志的运算，置相应的zf与nf值

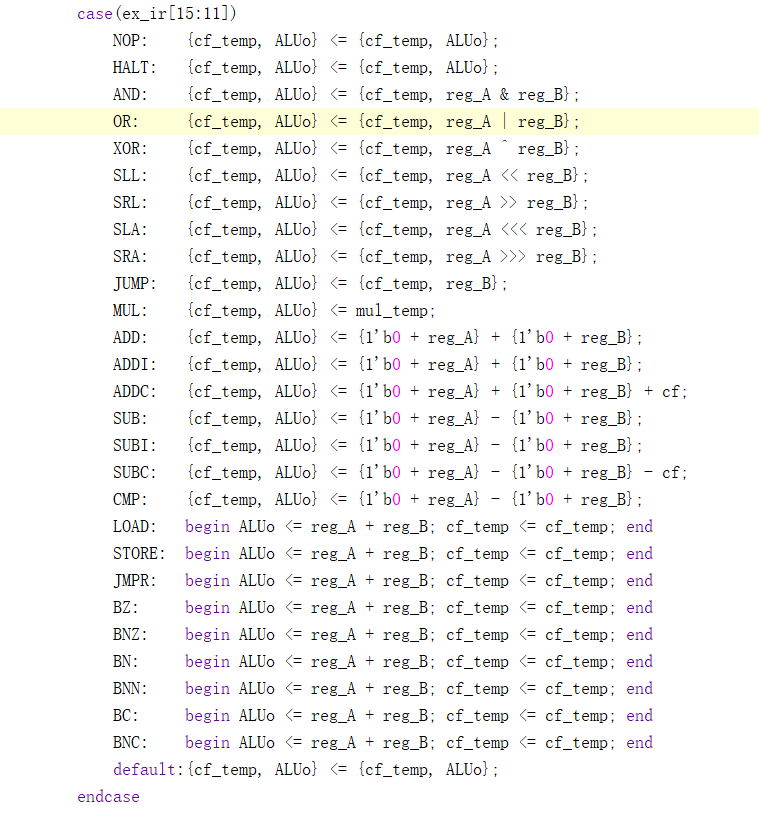

ALU计算模块

在此处写入命令

上述涉及到的乘法模块，采用移位乘法器。

MEM模块

WB模块

最后是显示

核心部分整体代码如下：


xxxxxxxxxx
module PCPU(
    input clock,
    input enable,
    input reset,
    input start,
    input [15:0] d_datain,
    input [15:0] i_datain,
    output wire [7:0] d_addr,
    output wire [15:0] d_dataout,
    output wire d_we,
    output wire [7:0] i_addr,
    output reg [31:0] y
    );


parameter idle=1'b0;
parameter exec=1'b1;
parameter NOP=5'b00000;         //空操作
parameter HALT=5'b00001;        //停机
parameter LOAD=5'b00010;        //加载
parameter STORE=5'b00011;       //存储
parameter MUL=5'b10000;        //r1 <- r2 * r3
parameter ADD=5'b01000;        //r1 <- r2 + r3
parameter ADDI=5'b01001;       //r1 <- r1 + {r2,r3}
parameter ADDC=5'b10001;       //r1 <- r2 + r3 + CF
parameter CMP=5'b01100;        // r2-r3 设置 CF,ZF,NF


parameter AND=5'b01101;         // &
parameter SLL=5'b00100;        //逻辑左移
parameter SLA=5'b00101;        //算数左移
parameter SRL=5'b00110;        //逻辑右移
parameter SRA=5'b00111;        //算术右移


parameter JUMP=5'b11000;       //跳转{r2,r3}
parameter JMPR=5'b11001;       //跳转到 r1+{r2,r3}
parameter BZ=5'b11010;         //如果 ZF=1 跳转到r1+{r2,r3}
parameter BNZ=5'b11011;        //如果 ZF=0 跳转到r1+{r2,r3}
parameter BN=5'b11100;         //如果 NF=1 跳转到r1+{r2,r3}
parameter BNN=5'b11101;        //如果 NF=0 跳转到r1+{r2,r3}
parameter BC=5'b11110;         //如果 CF=1 跳转到r1+{r2,r3}
parameter BNC=5'b11111;        //如果 CF=0 跳转到r1+{r2,r3}


parameter SUB=5'b01010;
parameter SUBI=5'b01011;
parameter SUBC=5'b10010;
parameter OR=5'b01110;         // 或
parameter XOR=5'b01111;        //异或






parameter gr0=3'b000;
parameter gr1=3'b001;
parameter gr2=3'b010;
parameter gr3=3'b011;




    reg state;
    reg [7:0] pc;
    reg [15:0] id_ir;
    reg [15:0] ex_ir, reg_A, reg_B, smdr;
    reg [15:0] mem_ir, reg_C, smdr1; reg dw; reg flag; reg [15:0] ALUo;reg zf, nf, cf;
    reg [15:0] wb_ir, reg_C1;

    reg [15:0] gr[0:7]; //数据内存中八个寄存器

    assign d_dataout = smdr1;
    assign d_we = dw;
    assign d_addr = reg_C[7:0];
    assign i_addr = pc;

    reg cf_temp;
    wire [16:0]mul_temp;  //带进位

    /*******CPUcontrol**********************/
    reg nextstate;                          //CPU的状态

    always@(posedge clock or posedge reset)
    begin
        if(reset)
            state <= idle;
        else
            state <= nextstate;
    end

    always@(*)
    begin
        case(state)
            idle:
                if((enable == 1'b1) && (start == 1'b1))
                    nextstate <= exec;
                else
                    nextstate <= idle;
            exec:

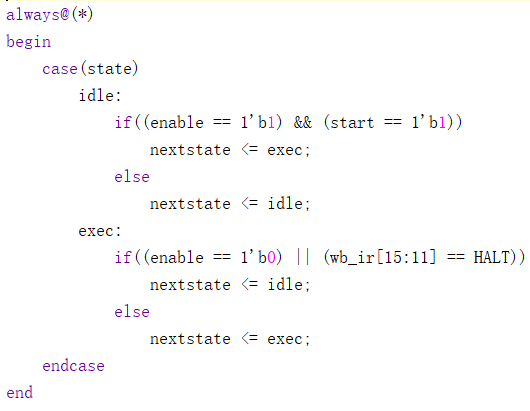

                if((enable == 1'b0) || (wb_ir[15:11] == HALT))
                    nextstate <= idle;
                else
                    nextstate <= exec;
        endcase
    end

    /***************************************/

    /****************IF*********************/ //每一个上升沿从Instruction Memory中根据地址pc取出一条指令，
    always@(posedge clock or posedge reset)   //LOAD指令需要根据不同的指令从当前CPU运算中特定位置读取；
    begin                                     //Branch指令及其标志位为true则Flush掉一条指令；跳转指令则直接跳转并处理pc值延后一个周期的情况，

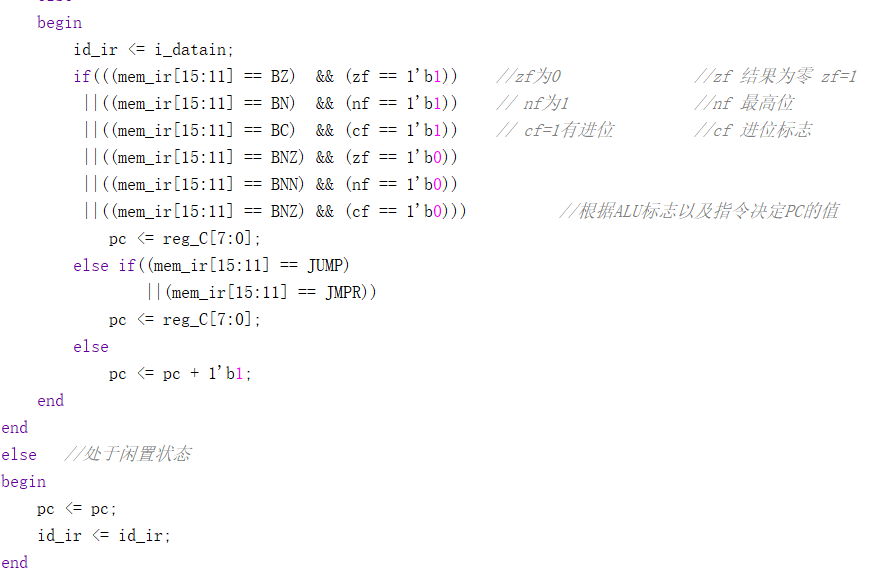

        if(reset)                             //其余情况直接读取下一条指令
        begin
            id_ir <= 16'b0000_0000_0000_0000;
            pc <= 8'b0000_0000;
        end
        else if(state == exec)
        begin

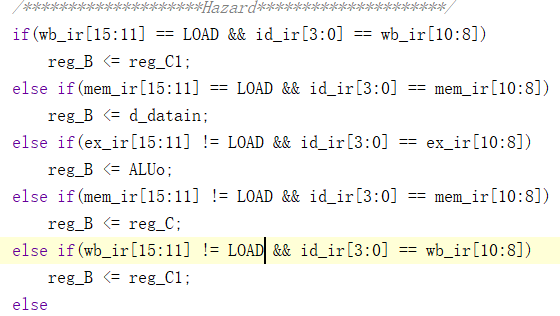

            /*************Hazard*******************/     //当前周期无法获取寄存器的值，读取的时候还在计算

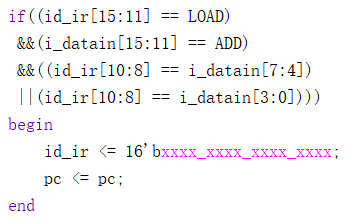

            if((id_ir[15:11] == LOAD)                     //hazard第一种情况，读取数还在计算，没进行到WB写回阶段
             &&(i_datain[15:11] == ADD)
             &&((id_ir[10:8] == i_datain[7:4])
             ||(id_ir[10:8] == i_datain[3:0])))
            begin
                id_ir <= 16'bxxxx_xxxx_xxxx_xxxx;
                pc <= pc;
            end
            /**************************************/
            else
            begin
                id_ir <= i_datain;
                if(((mem_ir[15:11] == BZ)  && (zf == 1'b1))    //zf为0               //zf 结果为零 zf=1
                 ||((mem_ir[15:11] == BN)  && (nf == 1'b1))    // nf为1              //nf 最高位
                 ||((mem_ir[15:11] == BC)  && (cf == 1'b1))    // cf=1有进位         //cf 进位标志
                 ||((mem_ir[15:11] == BNZ) && (zf == 1'b0))
                 ||((mem_ir[15:11] == BNN) && (nf == 1'b0))
                 ||((mem_ir[15:11] == BNZ) && (cf == 1'b0)))          //根据ALU标志以及指令决定PC的值
                    pc <= reg_C[7:0];
                else if((mem_ir[15:11] == JUMP)
                        ||(mem_ir[15:11] == JMPR))
                    pc <= reg_C[7:0];
                else
                    pc <= pc + 1'b1;
            end
        end
        else   //处于闲置状态
        begin
            pc <= pc;
            id_ir <= id_ir;
        end
    end

    /***************************************/

    /****************ID*********************/  //根据不同的指令，从通用寄存器中取出相应的值出来作运算或者存储到Data Memory中；
    always@(posedge clock or posedge reset)   //如果为Branch指令且标志位为true则需要Flush掉当前内容；否则如果冲突出现，
    begin                                     //则需要根据不同的运算指令从不同的地方取出内容
        if(reset)
        begin
            ex_ir <= 16'b0000_0000_0000_0000;
            reg_A <= 16'b0000_0000_0000_0000;
            reg_B <= 16'b0000_0000_0000_0000;
            smdr <= 16'b0000_0000_0000_0000;
        end
        else if(state == exec)
        begin
            ex_ir <= id_ir;
            if(id_ir[15:11] == STORE)   //for Hazard Mode
                smdr <= ALUo;            //写入数据
            /********************reg_A***********************/
            /********************Hazard**********************/        //读写竞争冒险，同时设计对于内存的修改
            if(wb_ir[15:11] == LOAD && id_ir[7:4] == wb_ir[10:8])     //一方面数据安全问题，另一方面BUS同时间只能服务于一组数据
                reg_A <= reg_C1;
            else if(mem_ir[15:11] == LOAD && id_ir[7:4] == mem_ir[10:8])
                reg_A <= d_datain;
            else if(ex_ir[15:11] != LOAD && id_ir[7:4] == ex_ir[10:8])
                reg_A <= ALUo;
            else if(mem_ir[15:11] != LOAD && id_ir[7:4] == mem_ir[10:8])
                reg_A <= reg_C;
            else if(wb_ir[15:11] != LOAD && id_ir[7:4] == wb_ir[10:8])
                reg_A <= reg_C1;
            else
            begin    //非竞争情况但是涉及跳转或有非地址操作数
            /***********************************************/
                if((id_ir[15:11] == BZ)
                 ||(id_ir[15:11] == BN)
                 ||(id_ir[15:11] == JMPR)
                 ||(id_ir[15:11] == BC)
                 ||(id_ir[15:11] == BNZ)
                 ||(id_ir[15:11] == BNN)
                 ||(id_ir[15:11] == BNC)
                 ||(id_ir[15:11] == ADDI)
                 ||(id_ir[15:11] == SUBI))
                    reg_A <= gr[(id_ir[10:8])];
                else
                    reg_A <= gr[(id_ir[6:4])];
            end
            /********************reg_B**********************/
            /********************Hazard*********************/
            if(wb_ir[15:11] == LOAD && id_ir[3:0] == wb_ir[10:8])
                reg_B <= reg_C1;
            else if(mem_ir[15:11] == LOAD && id_ir[3:0] == mem_ir[10:8])
                reg_B <= d_datain;
            else if(ex_ir[15:11] != LOAD && id_ir[3:0] == ex_ir[10:8])
                reg_B <= ALUo;
            else if(mem_ir[15:11] != LOAD && id_ir[3:0] == mem_ir[10:8])
                reg_B <= reg_C;
            else if(wb_ir[15:11] != LOAD && id_ir[3:0] == wb_ir[10:8])
                reg_B <= reg_C1;
            else
            begin
            /***********************************************/
                if((id_ir[15:11] == LOAD)
                 ||(id_ir[15:11] == SLL)
                 ||(id_ir[15:11] == SLA)
                 ||(id_ir[15:11] == SRL)
                 ||(id_ir[15:11] == SRA))
                    reg_B <= {12'b0000_0000_0000, id_ir[3:0]};
                else if((id_ir[15:11] == BZ)
                        ||(id_ir[15:11] == BN)
                        ||(id_ir[15:11] == JUMP)
                        ||(id_ir[15:11] == JMPR)
                        ||(id_ir[15:11] == BC)
                        ||(id_ir[15:11] == BNZ)
                        ||(id_ir[15:11] == BNN)
                        ||(id_ir[15:11] == BNC)
                        ||(id_ir[15:11] == ADDI))
                    reg_B <= {8'b0000_0000, id_ir[7:0]};
                else if((id_ir[15:11] == STORE))
                begin
                    reg_B <= {12'b0000_0000_0000, id_ir[3:0]};
                end
                else
                    reg_B <= gr[id_ir[2:0]];
            end
        end
        else  //非工作状态， state==idle
        begin
            ex_ir <= ex_ir;
            reg_A <= reg_A;
            reg_B <= reg_B;
            smdr <= smdr;
        end
    end
    /***************************************/

    /****************EX*********************/
    always@(posedge clock or posedge reset)
    begin
        if(reset)
        begin
            mem_ir <= 16'b0000_0000_0000_0000;
            reg_C <= 16'b0000_0000_0000_0000;
            smdr1 <= 16'b0000_0000_0000_0000;
            zf <= 1'b0;
            nf <= 1'b0;
            cf <= 1'b0;
            dw <= 1'b0;
        end
        else if(state == exec)
        begin
            mem_ir <= ex_ir;
            reg_C <= ALUo;
            cf <= cf_temp;
            if((ex_ir[15:11] == ADD)
             ||(ex_ir[15:11] == CMP)
             ||(ex_ir[15:11] == ADDI)
             ||(ex_ir[15:11] == SUB)
             ||(ex_ir[15:11] == SUBI)
             ||(ex_ir[15:11] == MUL)
             ||(ex_ir[15:11] == SLL)
             ||(ex_ir[15:11] == SRL)
             ||(ex_ir[15:11] == SLA)
             ||(ex_ir[15:11] == SRA)
             ||(ex_ir[15:11] == ADDC)
             ||(ex_ir[15:11] == SUBC))
            begin     //操作指令是计算或逻辑运算指令时，给计算标志nf,zf赋对应值
                if(ALUo == 16'b0000_0000_0000_0000)
                    zf <= 1'b1;
                else
                    zf <= 1'b0;

                if(ALUo[15] == 1'b1)
                    nf <= 1'b1;
                else
                    nf <= 1'b0;
            end
            else if(ex_ir[15:11] == STORE)  //写入数据
            begin
                dw <= 1'b1;
                smdr1 <= smdr;
            end
        end
        else //闲置状态  idle
        begin
            reg_C <= reg_C;
            smdr1 <= smdr1;
            dw <= dw;
        end
    end


    MULTIPLY multiply(.a(reg_A),.b(reg_B),.c(mul_temp));
    /****************ALU********************/
    always@(*)
    begin
        if(state == exec)
        begin
            if(reset)
            begin
                ALUo <= 16'b0000_0000_0000_0000;
                cf_temp <= 0;
            end
            else
                case(ex_ir[15:11])
                    NOP:    {cf_temp, ALUo} <= {cf_temp, ALUo};
                    HALT:   {cf_temp, ALUo} <= {cf_temp, ALUo};
                    AND:    {cf_temp, ALUo} <= {cf_temp, reg_A & reg_B};
                    OR:     {cf_temp, ALUo} <= {cf_temp, reg_A | reg_B};
                    XOR:    {cf_temp, ALUo} <= {cf_temp, reg_A ^ reg_B};
                    SLL:    {cf_temp, ALUo} <= {cf_temp, reg_A << reg_B};
                    SRL:    {cf_temp, ALUo} <= {cf_temp, reg_A >> reg_B};
                    SLA:    {cf_temp, ALUo} <= {cf_temp, reg_A <<< reg_B};
                    SRA:    {cf_temp, ALUo} <= {cf_temp, reg_A >>> reg_B};
                    JUMP:   {cf_temp, ALUo} <= {cf_temp, reg_B};
                    MUL:    {cf_temp, ALUo} <= mul_temp;
                    ADD:    {cf_temp, ALUo} <= {1'b0 + reg_A} + {1'b0 + reg_B};
                    ADDI:   {cf_temp, ALUo} <= {1'b0 + reg_A} + {1'b0 + reg_B};
                    ADDC:   {cf_temp, ALUo} <= {1'b0 + reg_A} + {1'b0 + reg_B} + cf;
                    SUB:    {cf_temp, ALUo} <= {1'b0 + reg_A} - {1'b0 + reg_B};
                    SUBI:   {cf_temp, ALUo} <= {1'b0 + reg_A} - {1'b0 + reg_B};
                    SUBC:   {cf_temp, ALUo} <= {1'b0 + reg_A} - {1'b0 + reg_B} - cf;
                    CMP:    {cf_temp, ALUo} <= {1'b0 + reg_A} - {1'b0 + reg_B};
                    LOAD:   begin ALUo <= reg_A + reg_B; cf_temp <= cf_temp; end
                    STORE:  begin ALUo <= reg_A + reg_B; cf_temp <= cf_temp; end
                    JMPR:   begin ALUo <= reg_A + reg_B; cf_temp <= cf_temp; end
                    BZ:     begin ALUo <= reg_A + reg_B; cf_temp <= cf_temp; end
                    BNZ:    begin ALUo <= reg_A + reg_B; cf_temp <= cf_temp; end
                    BN:     begin ALUo <= reg_A + reg_B; cf_temp <= cf_temp; end
                    BNN:    begin ALUo <= reg_A + reg_B; cf_temp <= cf_temp; end
                    BC:     begin ALUo <= reg_A + reg_B; cf_temp <= cf_temp; end
                    BNC:    begin ALUo <= reg_A + reg_B; cf_temp <= cf_temp; end
                    default:{cf_temp, ALUo} <= {cf_temp, ALUo};
                endcase
        end
    end
    /***************************************/

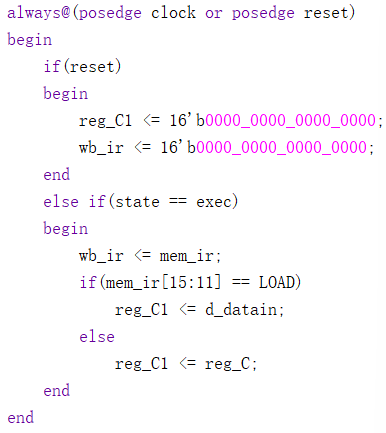

    /***************MEM*********************/
    always@(posedge clock or posedge reset)
    begin
        if(reset)
        begin
            reg_C1 <= 16'b0000_0000_0000_0000;
            wb_ir <= 16'b0000_0000_0000_0000;
        end
        else if(state == exec)
        begin
            wb_ir <= mem_ir;
            if(mem_ir[15:11] == LOAD)
                reg_C1 <= d_datain;
            else
                reg_C1 <= reg_C;
        end
    end
    /***************************************/

    /****************WB********************/
    always@(posedge clock or posedge reset)
    begin
        if(reset)
        begin
            gr[0] <= 16'b0000_0000_0000_0000;
            gr[1] <= 16'b0000_0000_0000_0000;
            gr[2] <= 16'b0000_0000_0000_0000;
            gr[3] <= 16'b0000_0000_0000_0000;
            gr[4] <= 16'b0000_0000_0000_0000;
            gr[5] <= 16'b0000_0000_0000_0000;
            gr[6] <= 16'b0000_0000_0000_0000;
            gr[7] <= 16'b0000_0000_0000_0000;
        end
        else if(state == exec)
        begin
            if((wb_ir[15:11] == LOAD)
             ||(wb_ir[15:11] == ADD)
             ||(wb_ir[15:11] == ADDI)
             ||(wb_ir[15:11] == ADDC)
             ||(wb_ir[15:11] == SUB)
             ||(wb_ir[15:11] == SUBI)
             ||(wb_ir[15:11] == SUBC)
             ||(wb_ir[15:11] == AND)
             ||(wb_ir[15:11] == OR)
             ||(wb_ir[15:11] == XOR)
             ||(wb_ir[15:11] == SLL)
             ||(wb_ir[15:11] == SRL)
             ||(wb_ir[15:11] == SLA)
             ||(wb_ir[15:11] == SRA)
             ||(wb_ir[15:11] == MUL))
                gr[wb_ir[10:8]] <= reg_C1;
        end
        else
        begin

        end
    end
    /***************************************/

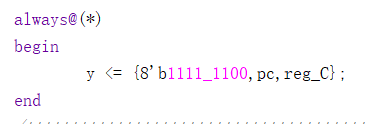

    /**************show*****************/
    always@(*)
    begin
            y <= {8'b1111_1100,pc,reg_C};
    end
    /***************************************/
endmodule

在看代码写代码的时候有很多想法，但是正真写blog时又不知道要写些什么了，等之后又有想法了再继续加好了。

青翼

verlog简单CPU设计

简单处理器设计

处理器的指令集

顶层设计模块

冒险现象

处理器的工作状态

代码部分
